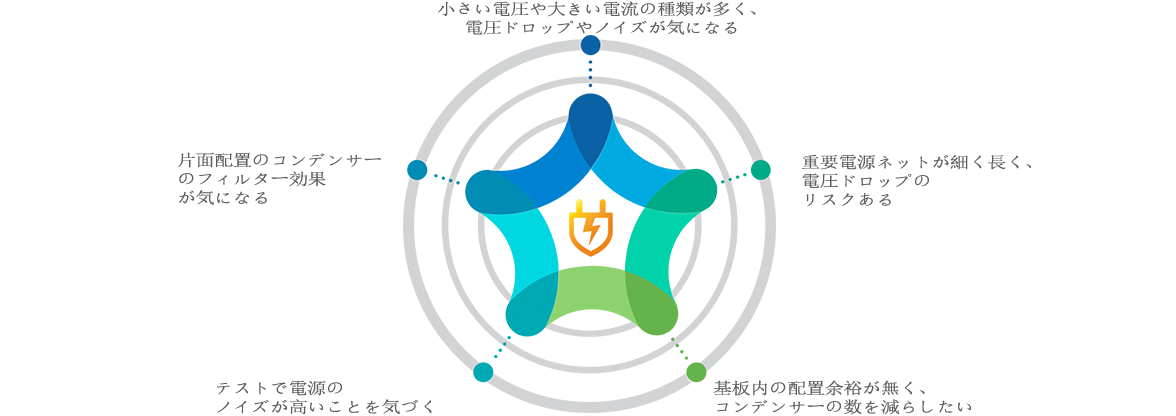

電源整合性 (PI) シミュレーションが必要な状況は何ですか?
![16630668003859267](http://www.jp.edadoc.com/upload/images/product_category/20230424/16823220459533497.png)
PIシミュレーションテストの利点
1
製品の多様化
工事の経験が豊富
2
シミュレーションとテストの比較
シミュレーション精度の向上
3
シミュレーションと正確な電源
電源の問題の解決に役立っています
![pa_img1](http://www.jp.edadoc.com/upload/images/product_category/20220822/16611399291694944.jpg)

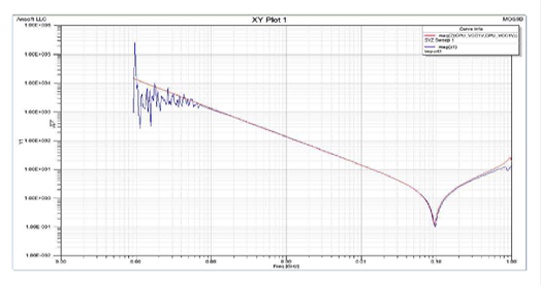

電源ネットインピーダンスシミュレーション照合
![16611399284193891](http://www.jp.edadoc.com/upload/images/product_category/20230424/16823218922878602.jpg)

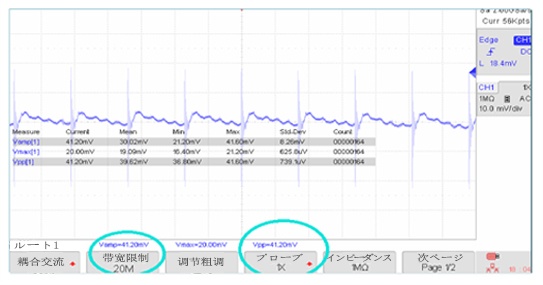

実際テストの電源ノイズ
電源整合性 (PI) シミュレーションの内容は何ですか

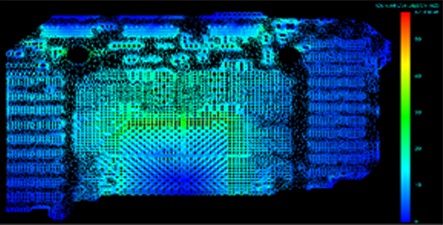

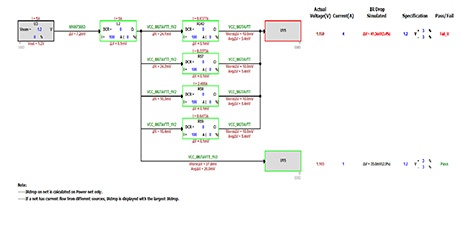

IR-drop解析
- 電源電圧降下が要件を満たしているかどうかを確認します
- シミュレーションによって電流密度、キャリア能力等の解析
- 最適なフィードバック ポイント位置シミュレーション解析
![pa_img3](http://www.jp.edadoc.com/upload/images/product/20220822/16611401964525616.jpg)
![pa_img5](http://www.jp.edadoc.com/upload/images/product/20220822/16611401972890480.jpg)

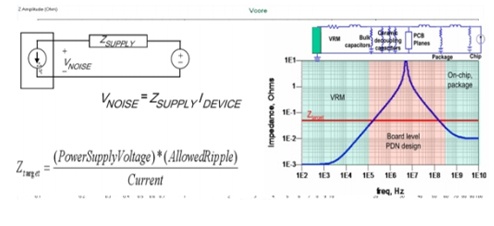

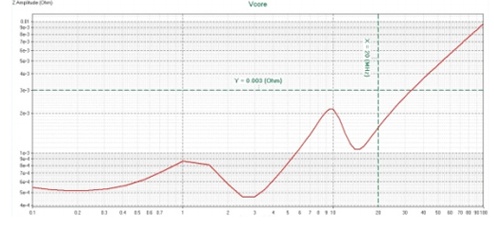

PDNインピーダンス解析
- 電源供給ネットワークインピーダンス解析
- 電源供給ネットワークのノイズとリップル解析
- 容量方案の最適化、容量設計の指導
![pa_img4](http://www.jp.edadoc.com/upload/images/product/20220822/16611401969110976.jpg)
![pa_img6](http://www.jp.edadoc.com/upload/images/product/20220822/16611401961927035.jpg)

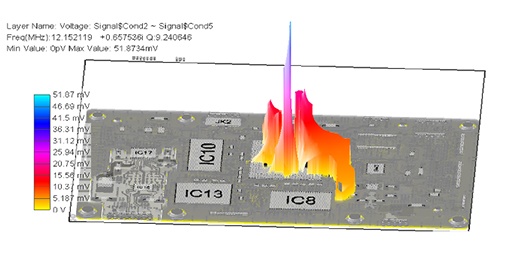

平面共振解析
- 静的ジュール熱、導体伝導率、デバイスの消費電力などの要因の共同分析
- 単板温度分布のシミュレーションフィットとPCB設計の最適化
![pa_img7](http://www.jp.edadoc.com/upload/images/product/20220822/16611401962250615.jpg)

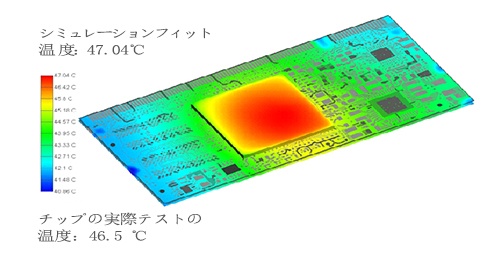

電気熱協同解析
- 静的ジュール熱、導体伝導率、デバイスの消費電力などの要因の共同分析
- 単板温度分布のシミュレーションフィットとPCB設計の最適化
![16611401971052004](http://www.jp.edadoc.com/upload/images/product/20230424/16823221297243764.jpg)
