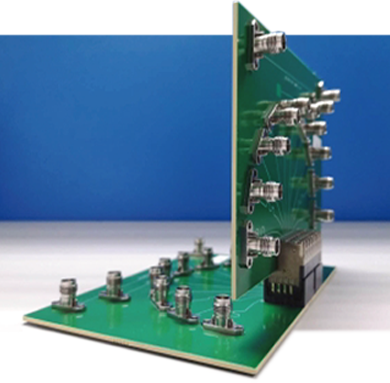

カスタマ化治具
![pi_new_img](http://www.jp.edadoc.com/upload/images/product/20220822/16611498327526173.png)
顧客のテストニーズに応じて、関連治具をカスタマイズします:
1、カスタムバックプレート/コネクタ、国内外の個別抵抗容量インダクタ部品、自己研究チップ、ケーブルなどのテスト治具
2、テスト基準を満たし、顧客の測定対象物の真の性能を正確に測定する
3、TRL/ISD/AFRおよび他の非インサート方法は、テストシナリオに応じて選択することができ、完全に治具の影響を除去することができ、除去精度:バックロス-40dB@67GHz、挿入損失±0.1dB@67GHz
![16611498675113725](http://www.jp.edadoc.com/upload/images/product/20230424/16823231398942763.jpg)

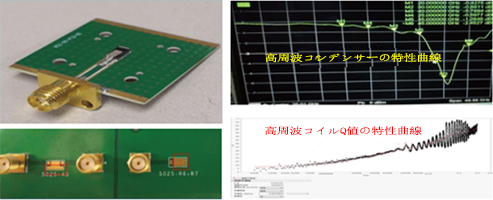

国産ディスクリートデバイス試験治具
![16611498675042678](http://www.jp.edadoc.com/upload/images/product/20230424/16823248924844746.jpg)

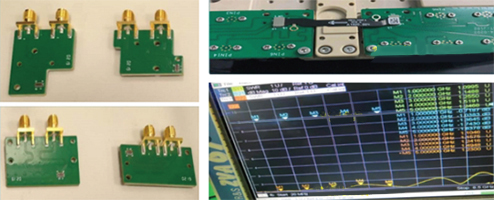

5Gアンテナコネクタ治具試験
埋め込み精度>テスト精度
![16611498687078605](http://www.jp.edadoc.com/upload/images/product/20230424/16823229361373109.jpg)

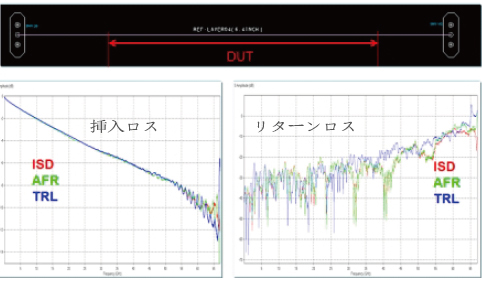

埋め込み方法の比較
テスト製品DUTは、高精度の埋め込みテストを保証するために、さまざまな埋め込み方法を使用して実装することができます
![16611498676155798 (1)](http://www.jp.edadoc.com/upload/images/product/20220915/16632379335129003.jpg)

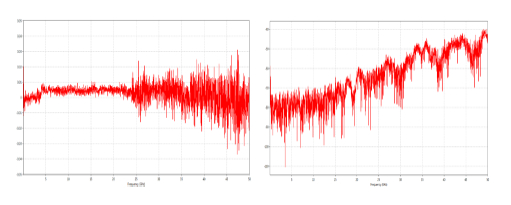

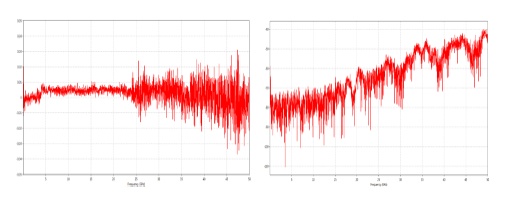

TRL校正精度
TRL デ埋め込み精度は 50 Ghz+ で、IL は±0.1db 未満、RL は -35db 未満です。
シミュレーション校正ケース
![jc_img5](http://www.jp.edadoc.com/upload/images/product/20220822/16611498678023209.jpg)

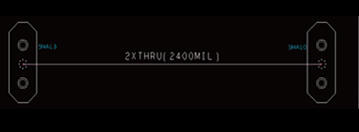

SMAヘッド付きシミュレーションテストフィッティング
![挿入損失回損フィッティング](http://www.jp.edadoc.com/upload/images/product/20230424/16823227556285173.jpg)

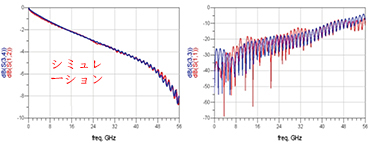

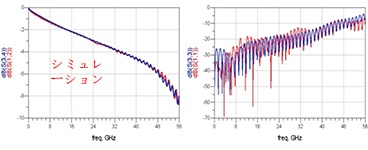

挿入損失回損フィッティング
![16611498687387382](http://www.jp.edadoc.com/upload/images/product/20230424/16823227638767650.jpg)

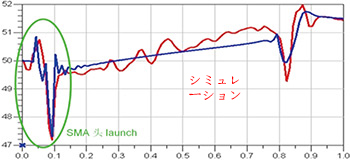

TDRインピーダンスフィッティング
