DDRxシミュレーション
シミュレーションの難しさ
- 引き回し密度が高く、粒子数が多く、運転速度が高く、タイミングマージンが小さく、駆動の種類が多い
シミュレーションの目的
- Layoutの配置配線の指導
- プロジェクトのデバッグに問題があり、シミュレーションを通じて問題を特定し、改善のための提案を行います
- チップ内部の信号は測定できず、外部テストデータをシミュレーションで比較し、チップ内部の実際の状態を解析します
シミュレーション 内容

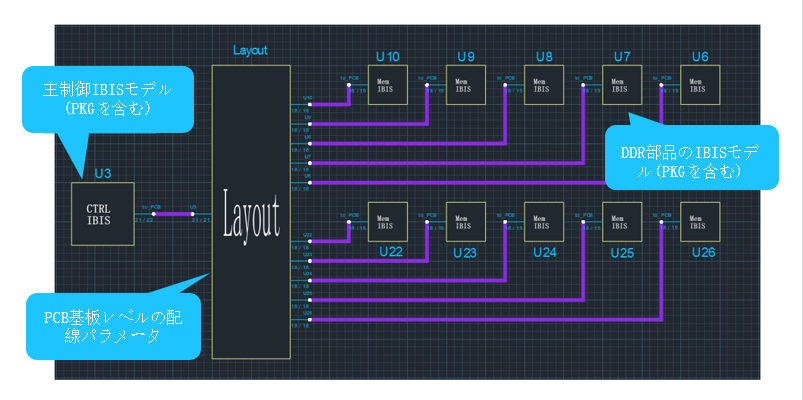

- トポロジー最適化、ODT調整、駆動選択、終端/ストリング抵抗値調整、タイミング解析、すべての信号線のフルチャネルシミュレーション
シミュレーションの意味
- Layoutの配置配線の指導
- DDR3/4/5 トポロジ タイプの選択
- 低消費電力要求時にODTをオフにしても動作するか
- DDR3/4/5は、高密度で、コスト削減（例えば、レイヤー削減、通常のプロセスを使用）時の設計指導
- HDI設計時に、完全な参照平面がない、または十分な等長条件が得られない場合に与えられる配線ガイド
シミュレーション対象
DDR(LPDDR)2/3/4/5フルチャンネルシミュレーション
フルチャンネルSI+PI協調シミュレーション
データ信号シミュレーション
設計経験
年間10,000以上の設計経験を持ち、業界をリードするDDRシミュレーション技術を構築しています

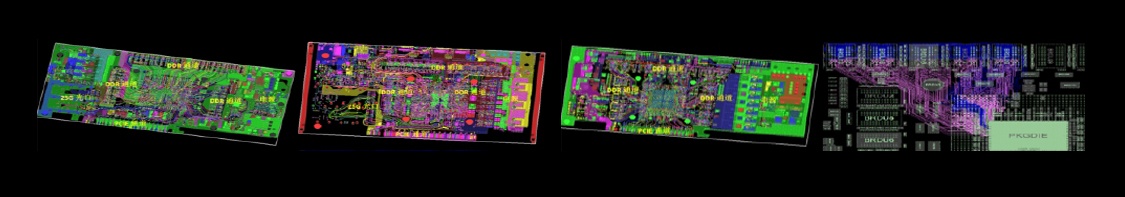

以下の写真は、近年人気のAI人工知能の加速カード設計であり、難易度の高い設計とシミュレーションは内外のAI会社がその製品を迅速に発売するのを助けます
最大3200Mbpsの動作速度を持つ高密度マルチチャネルDDR4パワーカード
シミュレーション 内容
信号品質シミュレーション:

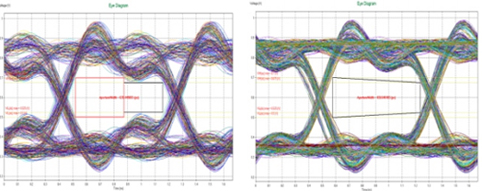

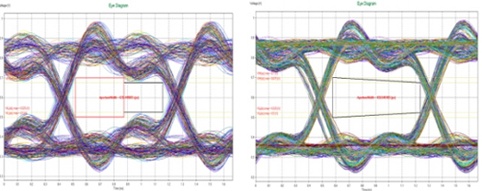

-シミュレーションの最適化前後の結果の比較

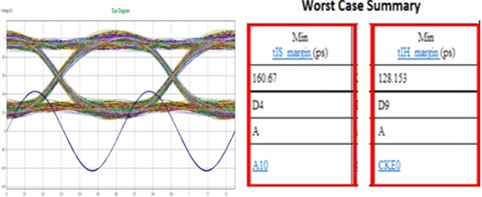

信号タイミングシミュレーション:
-各グループの信号タイミング関係対応
-時系列ウィンドウの計算 (時間 Margin の確立/保持)
