高速シリアル

解析対象

PCIE5、SATA、SAS、SFP28、10GBase-KR、100GBase-KR、56G/112G PAM4などの高速シリアル信号

16611384834653502

シミュレーションの難しさ

インピーダンスのミスマッチ、過度の損失、ISIの深刻さ

シミュレーション プロセス

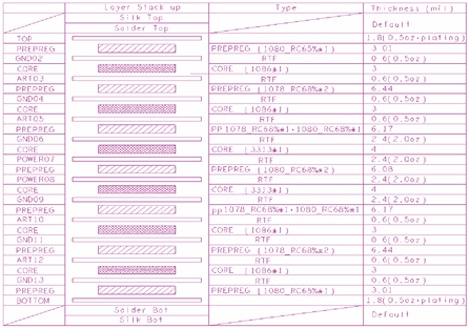

層構成の設計

実情に基づいて層構成を計画し、半硬化シート/コアプレートの型番、厚さ、接着剤含有量、流動率などを考慮し、合理的なインピーダンス制御、配線層/電源グランド計画などの提案を提供します。



swp_img2

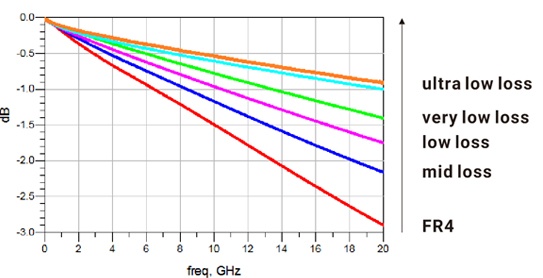

基板材料の選択

システム信号の種類とチャネル状況に応じて、プレートを合理的に選択し、信号品質を確保し、生産コストを削減します。


swp_img3

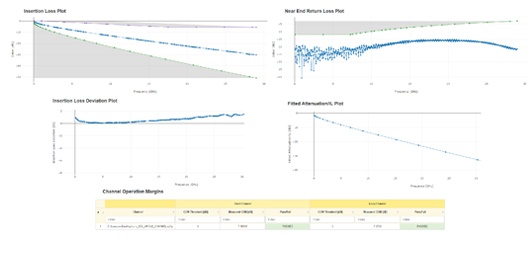

Sパラメータに基づくパッシブチャネル評価

Sパラメータを使用して、チャネルがプロトコル基準を満たしているかどうかを判断し、チャネルの詳細を分析し、システム性能を確保します。

swp_img4

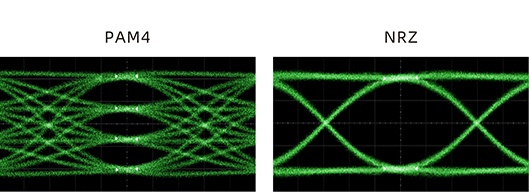

Hspice/AMIモデルに基づくアクティブシミュレーション

特定のレートコード型を加えてアイマップシミュレーションを行う

目高眼幅基準による測定
